Cọc ván bê tông cốt thép dự ứng lực (SW)

Cọc ván bê tông cốt thép dự ứng lực (SW) là gì?

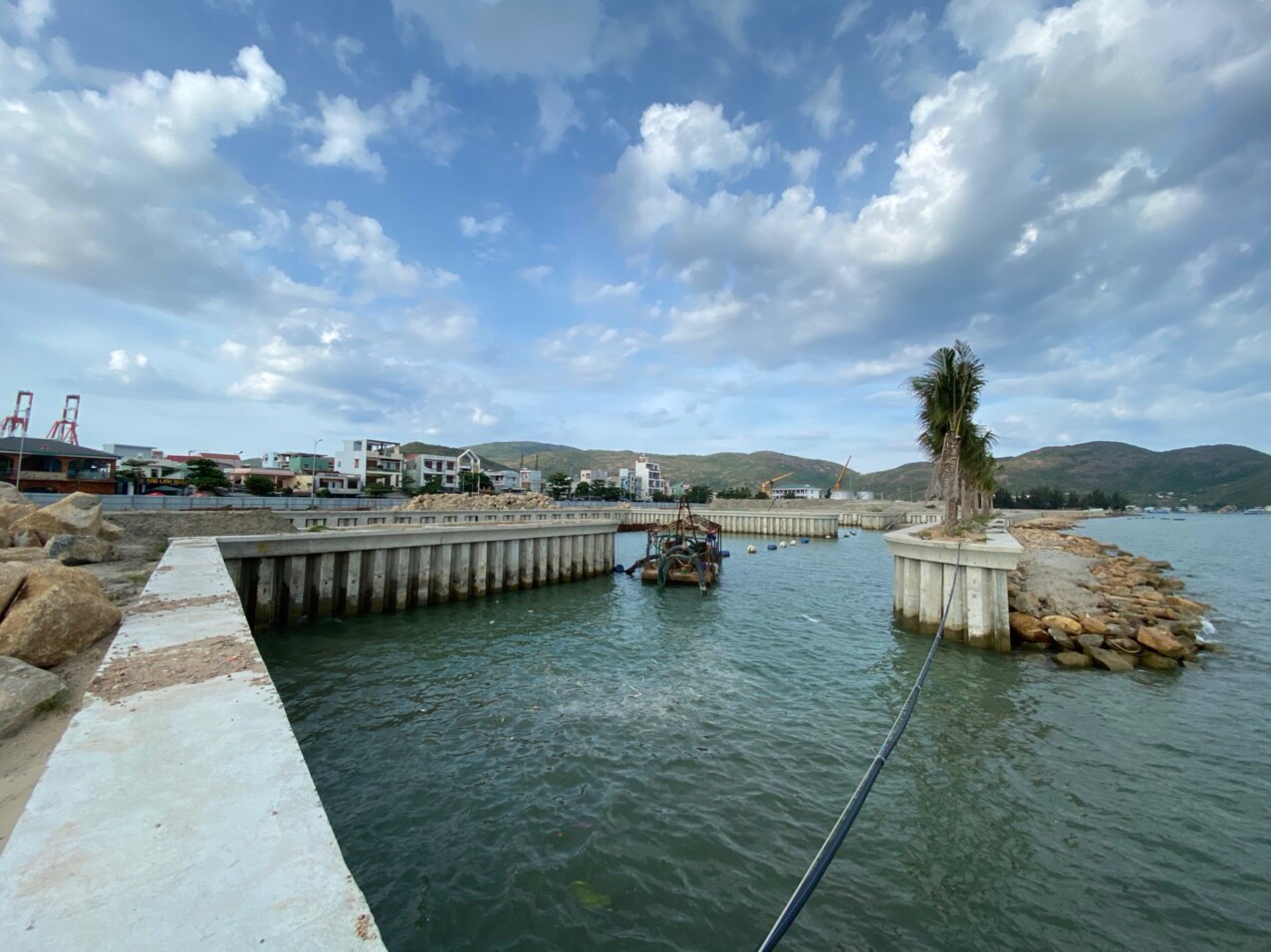

Cọc ván bê tông cốt thép dự ứng lực (SW) tuân thủ tiêu chuẩn JIS 5373:2010 của Nhật Bản và đã được áp dụng phổ biến trong các dự án tại Việt Nam, đặc biệt là trong xây dựng kè chống sạt lở, kè kênh mương, tường chắn đất và bảo vệ cảng biển.

cọc ván-dự-ứng-lực

Ưu điểm của cọc này là khả năng chịu lực tốt qua thời gian, độ cứng chống uốn cao do có hình dạng tối ưu (W) so với cọc vuông thông thường, từ đó giảm mô-men và chuyển vị ngang. Đặc biệt, tiết diện W tăng cường lực ma sát giữa cọc và đất nền từ 1,5-3 lần so với cọc thông thường.

sản xuất cọc tại nhà máy giúp kiểm soát chất lượng tốt, sử dụng vật liệu chất lượng cao như bê tông và cốt thép, từ đó tiết kiệm vật liệu và giảm chi phí sản xuất.

Dưới đây là bảng tổng hợp các thông số kỹ thuật của cọc ván bê tông cốt thép dự ứng lực:

bang thong so ky thuat

BẢNG THÔNG SỐ TIÊU CHUẨN CỌC CỌC VÁN BÊ TÔNG CỐT THÉP DỰ ỨNG LỰC STANDARDSPECIFICATIONS OF PRE-STRESSED CONCRETE SHEET PILES
STT No.	Chủng loại Classification	Chiều cao Height H	Chiều dày Thickness t	Chiều rộng Width W	Chiều dày đỉnh Top width tw	Kích thước hình học Geometric dimension					Mômen nứt Cracking moment Mcr	Diện tịch mặt cắt Cross Area A	Trọng lượng Weight
STT No.	Chủng loại Classification	Chiều cao Height H	Chiều dày Thickness t	Chiều rộng Width W	Chiều dày đỉnh Top width tw	a	b	c	h	Mômen nứt Cracking moment Mcr	Mômen nứt Cracking moment Mcr	Diện tịch mặt cắt Cross Area A	Trọng lượng Weight
		mm	mm	mm	mm	mm	mm	mm	mm	kN.m	T.m	m²	kg/md
1	SW120	120	60	996	120	198	80	396	60	15	1.5	0.062	162.2
2	SW160	160	80	996	160	200	78	400	80	20	2.0	0.083	215.5
3	SW225	225	100	996	200	184.2	93.8	368.4	125	42	4.3	0.109	282.2
4	SW300	300	110	996	200	181	97	362	190	94	9.6	0.124	323.4
5	SW350A	350	120	996	200	160.7	117.3	321.4	230	160	16.3	0.147	381.7
6	SW350B	350	120	996	200	160.7	117.3	321.4	230	170	17.3	0.147	381.7
7	SW400A	400	120	996	200	148	130	296	280	200	20.4	0.160	415.6
8	SW400B	400	120	996	200	148	130	296	280	230	23.4	0.160	415.6
9	SW450A	450	120	996	200	123	155	246	330	270	27.5	0.184	477.2
10	SW450B	450	120	996	200	123	155	246	330	310	31.6	0.184	477.2
11	SW500A	500	120	996	200	138	140	276	380	350	35.7	0.182	472.8
12	SW500B	500	120	996	200	138	140	276	380	400	40.8	0.182	472.8
13	SW600A	600	120	996	200	128	150	256	480	500	51.0	0.208	540.4
14	SW600B	600	120	996	200	128	150	256	480	590	60.1	0.208	540.4
15	SW740	740	160	996	300	128	150	256	580	687	70.0	0.266	691.8
16	SW840	840	160	996	350	128	150	256	680	766	78.1	0.284	739.6
17	SW940	940	160	996	450	118	160	236	780	915	93.3	0.318	828.0
18	SW1100	1100	200	1246	450	148	225	296	900	1334	136.0	0.433	1125.3
19	SW1200	1200	200	1246	450	148	225	296	1000	1550	158.0	0.453	1178.3
